Roulements à rouleaux cylindriques : principe de fonctionnement, types et applications industrielles

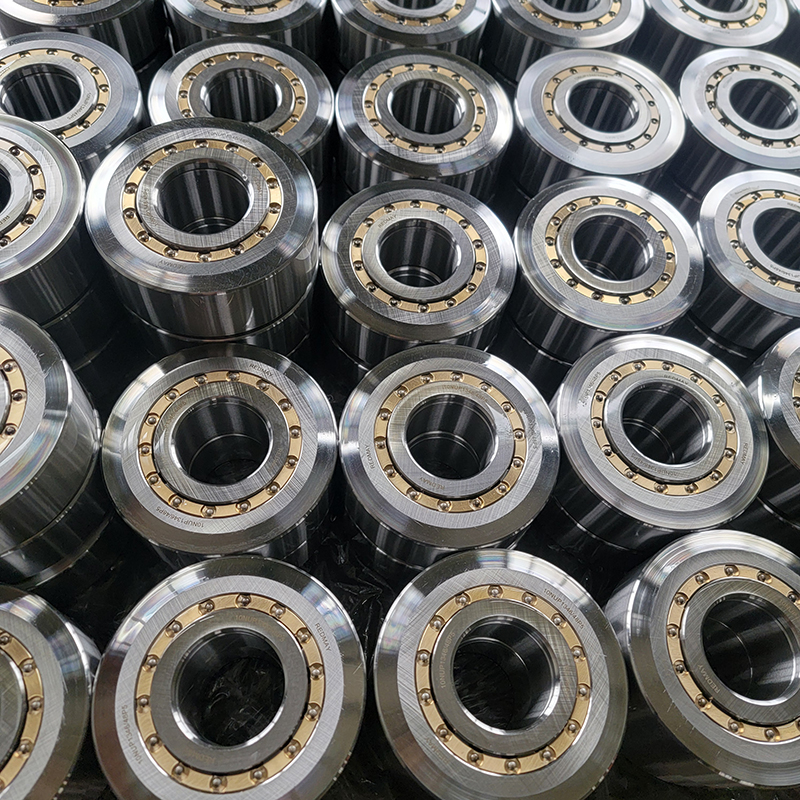

Introduction

Les roulements à rouleaux cylindriques sont des composants roulants essentiels largement utilisés dans les machines industrielles lourdes. Contrairement aux roulements à billes à contact ponctuel, les roulements à rouleaux cylindriques adoptent un contact linéaire entre les rouleaux cylindriques et les chemins de roulement. Cette caractéristique structurelle offre une capacité de charge radiale exceptionnelle, un faible frottement de roulement et une excellente stabilité à grande vitesse.

Ils constituent la solution privilégiée pour les équipements nécessitant une forte résistance aux charges radiales, une haute précision et un fonctionnement continu à long terme. Dans cet article, nous expliquons leur principe de fonctionnement, les types courants, les principales différences et les applications industrielles typiques pour aider les ingénieurs en mécanique et les acheteurs mondiaux à faire des sélections précises de roulements.

Comment fonctionnent les roulements à rouleaux cylindriques ? (Principe de fonctionnement)

Les roulements à rouleaux cylindriques se composent de quatre parties principales : la bague intérieure, la bague extérieure, les rouleaux cylindriques et la cage. La cage sépare uniformément les rouleaux pour éviter les frottements et les collisions pendant le fonctionnement.

Lorsque l'arbre tourne, les rouleaux cylindriques forment un contact linéaire avec les chemins de roulement intérieurs et extérieurs. Cette conception répartit la pression radiale sur une plus grande zone de contact, améliorant considérablement la capacité de charge radiale par rapport aux roulements à billes à contact ponctuel.

Une autre caractéristique clé de fonctionnement est la capacité de flottement axial. La plupart des roulements à rouleaux cylindriques de la série NU permettent un glissement axial libre entre les bagues intérieure et extérieure. Cela compense efficacement la dilatation thermique de l'arbre lors d'un fonctionnement à grande vitesse et à haute température, évitant ainsi le blocage des roulements et les dommages dus aux contraintes thermiques.

Principaux types de roulements à rouleaux cylindriques et différences

Selon la structure des nervures et les caractéristiques de charge, les roulements à rouleaux cylindriques sont principalement divisés en quatre séries principales. Le tableau de comparaison ci-dessous montre clairement leurs caractéristiques structurelles, leurs performances de charge et les scénarios applicables :

Bearing Series	Structural Features	Load Capacity	Core Function	Typical Applications
NU Series	Outer ring with double ribs, inner ring no ribs	Heavy radial load only	Free axial floating, compensates shaft thermal expansion	Gearboxes, compressors, high-speed motor floating ends
NJ Series	Outer ring double ribs, inner ring single rib	Heavy radial load + unidirectional axial load	Limits shaft axial displacement in one direction	Industrial reducers, transmission shafts, mining machinery
N Series	Inner ring double ribs, outer ring no ribs	Heavy radial load only	Outer ring floating, easy installation	Machine tool spindles, precision processing equipment
NUP Series	Inner ring with one fixed rib + one loose rib	Heavy radial load + bidirectional axial load	Fixes shaft position bidirectionally, acts as locating bearing	Power transmission equipment, fixed-end bearing positions

Classification par rangées de rouleaux

- Roulements à rouleaux cylindriques à une rangée : structure compacte, haute vitesse, rentable, largement utilisé pour les équipements généraux à charge radiale lourde.

- Roulements à rouleaux cylindriques à double rangée : rigidité et capacité de charge plus élevées, adaptés aux machines-outils de haute précision et aux broches robustes.

- Roulements à rouleaux cylindriques à quatre rangées : conception à charge ultra-lourde, principalement appliquée dans les laminoirs en acier et les équipements métallurgiques.

Avantages clés en termes de performances

- Capacité de charge radiale supérieure : 2 à 3 fois supérieure à celle des roulements à billes à gorge profonde, parfait pour les conditions de travail à forte pression radiale.

- Excellentes performances à grande vitesse : la conception de roulement à faible friction permet un fonctionnement continu à haute vitesse à long terme avec une faible génération de chaleur.

- Compensation de dilatation thermique : la structure flottante évite efficacement le collage de l'arbre causé par l'allongement thermique.

- Haute rigidité et faible déformation : La structure stable résiste à la déformation sous impact et charges variables.

- Longue durée de vie : le meulage de précision et le traitement thermique réduisent l'usure par fatigue pour un fonctionnement industriel 24h/24 et 7j/7.

Applications industrielles

Les roulements à rouleaux cylindriques sont largement utilisés dans les domaines industriels qui nécessitent une charge radiale importante, une vitesse élevée et une rigidité élevée :

- Équipements électriques : moteurs électriques de grande puissance, générateurs, compresseurs et ventilateurs industriels

- Systèmes de transmission : Boîtes de vitesses industrielles, réducteurs de vitesse et ensembles de transmission automobile

- Machines de précision : broches de machines-outils, équipements de traitement CNC et dispositifs rotatifs de précision

- Industrie lourde : Machines minières, laminoirs sidérurgiques, équipements métallurgiques et machines portuaires

- Équipements industriels généraux : Pompes, soufflantes, systèmes de convoyage et machines agricoles

Foire aux questions (FAQ)

Q1 : Quel est le plus grand avantage des roulements à rouleaux cylindriques par rapport aux roulements à billes ?

R : Les roulements à rouleaux cylindriques adoptent une structure de contact linéaire, offrant une capacité de charge radiale et une rigidité bien plus élevées. Ils sont plus adaptés aux scénarios industriels à charges lourdes, à vibrations élevées et à grande vitesse, tandis que les roulements à billes conviennent mieux aux applications générales à charges légères et à faible bruit.

Q2 : Quelle est la différence entre les roulements des séries NU et NJ ?

R : La série NU est un roulement flottant sans fonction de positionnement axial, utilisé pour compenser la dilatation thermique de l'arbre. La série NJ peut supporter une charge axiale unidirectionnelle et limiter le déplacement de l'arbre d'un seul côté, couramment utilisé pour les positions de roulement semi-fixes.

Q3 : Les roulements à rouleaux cylindriques peuvent-ils supporter des charges axiales ?

R : La série standard NU/N supporte principalement des charges radiales avec presque aucune capacité axiale. La série NJ prend en charge une charge axiale modérée unidirectionnelle, tandis que la série NUP peut supporter des charges axiales bidirectionnelles pour le positionnement de l'arbre.

Q4 : Les roulements à rouleaux cylindriques sont-ils adaptés à un fonctionnement à grande vitesse ?

R : Oui. Grâce à leur faible friction de roulement et à leur conception optimisée, ils excellent dans un fonctionnement continu à grande vitesse, ce qui les rend idéaux pour les moteurs, les compresseurs et les équipements de broche.

Q5 : Quand dois-je choisir des roulements à rouleaux cylindriques flottants ?

R : Pour les arbres de transmission longs ou les équipements fonctionnant à haute température où se produit une dilatation thermique, les roulements flottants de la série NU constituent le meilleur choix pour éliminer les contraintes thermiques et prévenir la défaillance des roulements.

Q6 : Fournissez-vous des roulements à rouleaux cylindriques personnalisés ?

R : Oui. Nous fournissons des roulements standard des séries NU, NJ, N, NUP et prenons en charge la personnalisation pour un jeu spécial, une graisse haute température, des cages renforcées et des dimensions non standard pour des conditions de travail industrielles uniques.
