Roulements à rouleaux coniques : caractéristiques, types de charge et applications industrielles courantes
Les roulements à rouleaux coniques sont des composants roulants largement utilisés, conçus pour supporter simultanément des charges radiales et axiales combinées. Leur conception à rouleaux coniques et à chemin de roulement répartit la pression uniformément sur la longueur du rouleau, ce qui en fait un choix idéal pour les machines lourdes, les transmissions automobiles, les équipements miniers et de construction. Si vous êtes ingénieur d'équipement, responsable de la maintenance ou distributeur de roulements, comprendre leurs principales caractéristiques, leurs limites de charge et leurs limites d'application vous aide à choisir le bon roulement et à éviter les temps d'arrêt imprévus.
Caractéristiques principales des roulements à rouleaux coniques

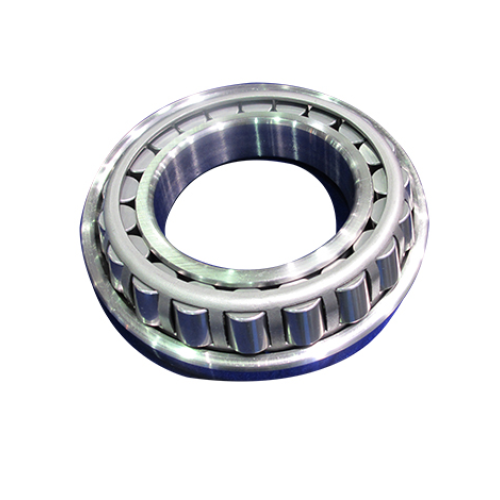

Un roulement à rouleaux coniques standard se compose de quatre parties séparables : un cône intérieur (avec rouleaux et cage), une coupelle extérieure, des rouleaux coniques et une cage. La structure séparable simplifie l'installation, l'inspection et le réglage des dégagements sur site.
- Capacité de charge combinée : gère simultanément la charge radiale et la charge de poussée axiale, le plus grand avantage par rapport aux roulements à billes à gorge profonde ou aux roulements à rouleaux cylindriques
- Conception à contact linéaire : les rouleaux entrent en contact avec les chemins de roulement le long d'une ligne, offrant une capacité de charge beaucoup plus élevée que les roulements à billes à contact ponctuel
- Jeu interne réglable : la précharge et le jeu final peuvent être réglés lors de l'assemblage pour différentes exigences de rigidité
- Options de matériaux : la plupart adoptent un acier à roulement chromé à haute teneur en carbone, trempé ou cémenté, avec une bonne résistance à l'usure et aux chocs.
- Configurations multiples : versions à une rangée, à deux rangées et à quatre rangées disponibles pour différentes directions de poussée et niveaux de charge
Types de charge expliqués
| Type de roulement | Charge radiale | Charge axiale | Notes clés |
|---|
| Roulement à rouleaux coniques à une rangée | Moyen à élevé | Une seule direction | Doit être jumelé dos à dos/face à face s'il existe une poussée bidirectionnelle ; largement utilisé pour les moyeux de roue, les engrenages différentiels |
| Roulement à rouleaux coniques à double rangée | Haut | Bidirectionnel | Une rigidité plus élevée, prend la poussée des deux côtés en une seule unité ; convient aux boîtes de vitesses lourdes et aux arbres de concasseurs |
| Roulement à rouleaux coniques à quatre rangées | Très élevé | Bidirectionnel | Conçu pour des charges extrêmement lourdes ; typique des cols de laminoirs |
Les roulements à rouleaux coniques à une rangée ne peuvent pas résister seuls à la force axiale inverse. Lorsque l'arbre peut recevoir une poussée de deux directions, des types de montage par paire ou à double rangée sont nécessaires. Un mauvais agencement est l’une des causes les plus courantes de défaillance précoce des roulements.
Applications industrielles typiques
Les roulements à rouleaux coniques sont préférés lorsqu'il existe des charges lourdes, des charges de choc et des forces mixtes radiales-axiales :
1. Véhicules automobiles et commerciaux : moyeux de roues de camions et de remorques, différentiels d'essieux, boîtes de vitesses de transmission
2. Mines et carrières : concasseurs, tamis vibrants, convoyeurs lourds dans des conditions poussiéreuses et à chocs élevés
3.Machines de construction : excavatrices, bulldozers, grues, joints rotatifs et arbres de transmission
4. Chemin de fer : boîtes d'essieux de train et ensembles de bogies
5. Traitement de l'acier et des métaux : laminoirs, réducteurs lourds
6.Agriculture : essieux de tracteur, entraînements par engrenages de moissonneuse
7.Boîtes de vitesses et réducteurs industriels : équipement de transmission de puissance pour pompes et machinerie lourde
FAQ
Q : Quelle est la différence entre les roulements à rouleaux coniques et les roulements à rotule sur rouleaux ?
R : Les roulements à rouleaux coniques supportent des charges combinées radiales et axiales et permettent un réglage de la précharge. Les roulements à rotule sur rouleaux sont auto-alignants, principalement pour les charges radiales lourdes et les désalignements mineurs ; ils ne constituent pas le premier choix pour les grandes poussées axiales.
Q : Les roulements à rouleaux coniques à une rangée peuvent-ils fonctionner seuls ?
R : Il ne peut fonctionner seul que lorsque la force axiale est toujours dans une direction fixe. Pour inverser la charge axiale, deux roulements à une rangée doivent être installés par paire ou utiliser des roulements à rouleaux coniques à deux rangées.
Q : Comment régler la précharge des roulements à rouleaux coniques ?
R : La précharge dépend des exigences de vitesse, de charge et de rigidité. Une précharge trop importante provoque une surchauffe et une usure rapide ; une précharge insuffisante entraîne des vibrations et du bruit. Suivez les spécifications OEM ou nos conseils d’ingénierie pour les valeurs de dégagement.
Q : Les roulements à rouleaux coniques sont-ils adaptés à un fonctionnement à grande vitesse ?
R : Ils fonctionnent bien à vitesse modérée. En raison du frottement de glissement aux grandes extrémités des rouleaux, ils ne sont pas recommandés pour les applications à ultra-haute vitesse où les roulements à billes à contact oblique sont généralement meilleurs.
Q : Quelle lubrification fonctionne le mieux ?
R : La lubrification à la graisse est standard pour la plupart des moyeux industriels et automobiles généraux. La lubrification par bain d'huile ou par circulation d'huile est utilisée pour les conditions de boîte de vitesses à haute température et à forte charge continue.
Les roulements à rouleaux coniques restent irremplaçables dans des conditions de charges lourdes mixtes radiales-axiales. Le choix de la bonne conception de rangée, du bon dégagement et du bon style d'étanchéité prolonge directement la durée de vie et réduit les coûts de maintenance. Si vous avez besoin de roulements à rouleaux coniques de série métrique ou en pouces avec norme ISO, contactez-nous pour les feuilles de dimensions, l'assistance technique et l'approvisionnement en gros.
